QTZ40(4808) Grue à tour Topkits de 4 tonnes de construction
TAVOL
84262000
Description du produit
1-Description du produit :
La grue à tour pour matériel de bâtiment et de construction QTZ40-4808 est une mini grue à tour permettant de soulever divers matériaux dans le domaine de la construction. Il se caractérise par une conception créative avec une structure rationnelle et un fonctionnement fiable. Sa charge maximale est de 4 t, sa charge de pointe est de 0,8 t, sa longueur de flèche est de 48 m et sa hauteur libre est de 29 m, la hauteur d'ancrage maximale peut atteindre 120 m. Équipé de tous les dispositifs de sécurité nécessaires, cet engin de chantier est supérieur à ses homologues non seulement par sa conception originale, son aspect attrayant et son fonctionnement sécurisé, mais également par son extraordinaire capacité de contrôle de la vitesse et son efficacité de travail.
Avantages principaux de la grue à tour Tavol
Acier de construction à haute résistance
Contenu : Construit en acier haute résistance Q345B/Q355B de qualité supérieure. Nos sections de mât et nos flèches sont soumises à des tests de contrainte rigoureux et à un soudage robotisé, garantissant une stabilité structurelle exceptionnelle et une durée de vie plus longue dans les environnements de construction difficiles.
Systèmes avancés de contrôle et de sécurité
Contenu : Équipé d'un système de surveillance de boîte noire intégré et de limiteurs de haute précision pour la charge, le rayon et la hauteur. Notre système de contrôle intuitif garantit des mouvements de levage fluides et une sécurité à plusieurs niveaux pour des opérations sans accident.
Conception modulaire optimisée
Contenu : Comprend des sections de mât standardisées et une conception à connexion rapide. Cette modularité réduit les coûts de transport et réduit considérablement le temps nécessaire à l'installation et au démontage sur site, maximisant ainsi la disponibilité de votre projet.

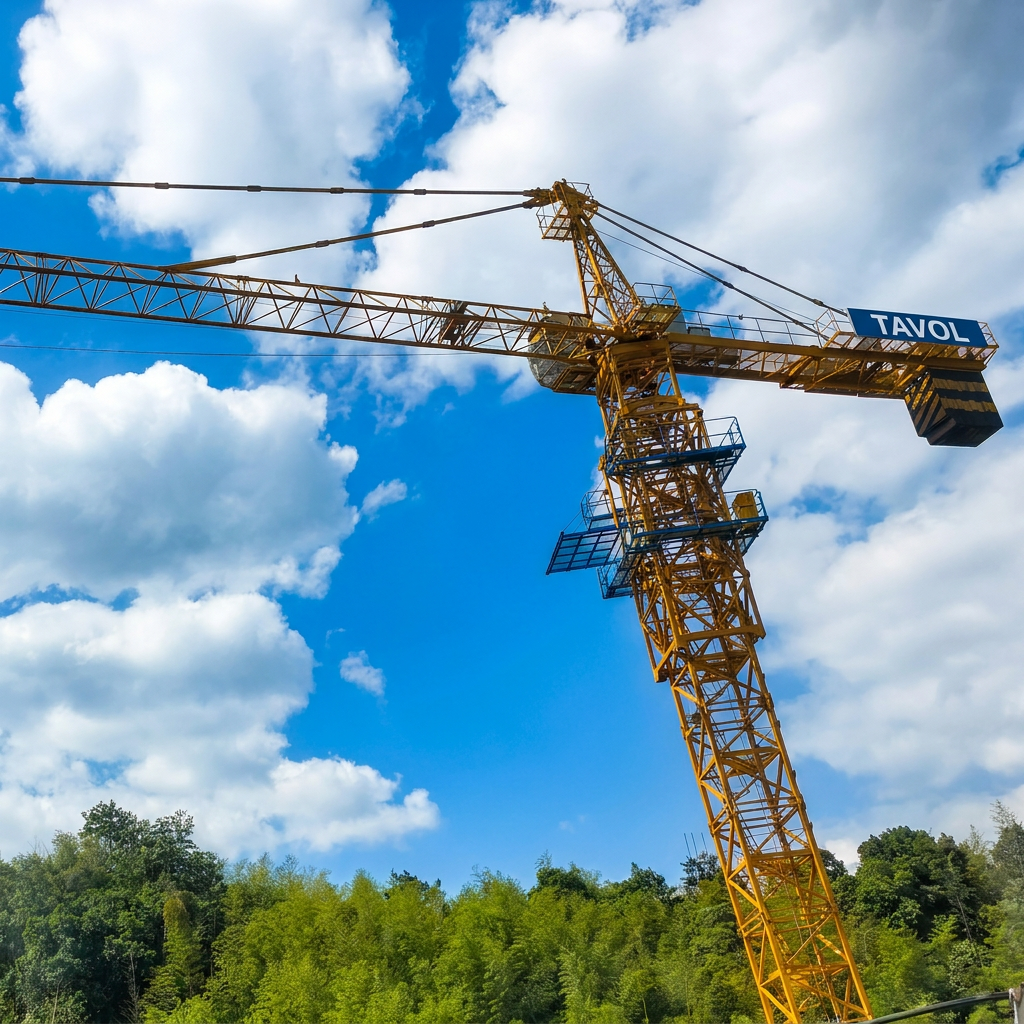

Images de référence :
2-Spécification
Série | QTZ40 | |
Modèle standard | 4808 | |
Max. Soulever la charge | 4t | |
Charge de pointe | 0,8t | |
Hauteur libre | 29m | |
Max. Hauteur d'ancrage | 120m | |
Longueur de la flèche | 48m | |
Taille du mât | 1,5 × 1,5 × 2,2 m | |
Mécanisme de levage | Vitesse de levage | (a=2)70/35/9m/min (a=4)35/17,5/4,5 m/min |
Moteur de levée | 15/15/4kw | |
Mécanisme de chariot | Vitesse de chariot | 39/26 m/min |
Moteur de chariot | 1,5/2,2 kW | |
Mécanisme de rotation | Vitesse de rotation | 0,72 tr/min |
Moteur de rotation | 3,7 kW | |
Mécanisme de levage | Vitesse de montée du cric | 0,4 m/min |
Moteur d'escalade Jack | 4kw | |
Tension | 380V/50Hz/3P | |
Cabine d'exploitation de luxe, pièces Schneider Electric | ||
3-Caractéristique du produit
1)Mécanisme de levage 3-Caractéristique du produit
Modulation de vitesse à trois vitesses par moteur électrique ou conversion de fréquence, treuil géant.
2)
Modulation de vitesse du mécanisme de rotation avec conversion de fréquence, pause stable, position précise, performances et fonctionnement exceptionnels dans le monde entier.
3)
Modulation de vitesse du mécanisme de chariot avec conversion de fréquence, moins de commotion cérébrale, fonctionnement stable.
4)
Contrôle PLC du système de contrôle, diagnostic automatique en cas de dysfonctionnement électrique, alarme correspondante sur la lumière et le son, composants clés adoptant un produit de marque internationale de premier plan.
4-Caractéristiques de sécurité
1 | Limiteur de couple | Contrôlez le couple, il avertira lorsque les poids de levage atteignent 90 % du couple de levage nominal. Lorsqu'il atteint 110 % du couple de levage nominal, il limitera la montée vers le haut et le chariot. |
2 | Limiteur de poids | Contrôlez la capacité de levage maximale, le poids de levage atteint 40 % de la capacité nominale, limitez le levage à grande vitesse ; le poids de levage atteint 110 % de la capacité nominale, limite le levage |
3 | Limiteur de hauteur | Contrôler la position extrême la plus basse et la plus élevée du crochet de levage |
4 | Limiteur de rotation | Contrôler le nombre de tours extrêmes à gauche et à droite |
5 | Limiteur d'amplitude | Position limite du chariot de contrôle vers l'intérieur et l'extérieur |
6 | Protection contre les surcharges | Si le matériau dépasse la capacité, la grue émettra un avertissement précis pour se protéger. |
7 | Frein d'urgence | Si le personnel d'exploitation rencontre une situation d'urgence, nous pourrions démarrer le système de freinage d'urgence pour protéger le trésor associé. |
8 | Méthode de contrôle | Contrôle de la salle ou télécommande pour éviter toute blessure du personnel d'exploitation |
9 | Moteur de levage principal | avec protection thermique et protection contre les devises |
